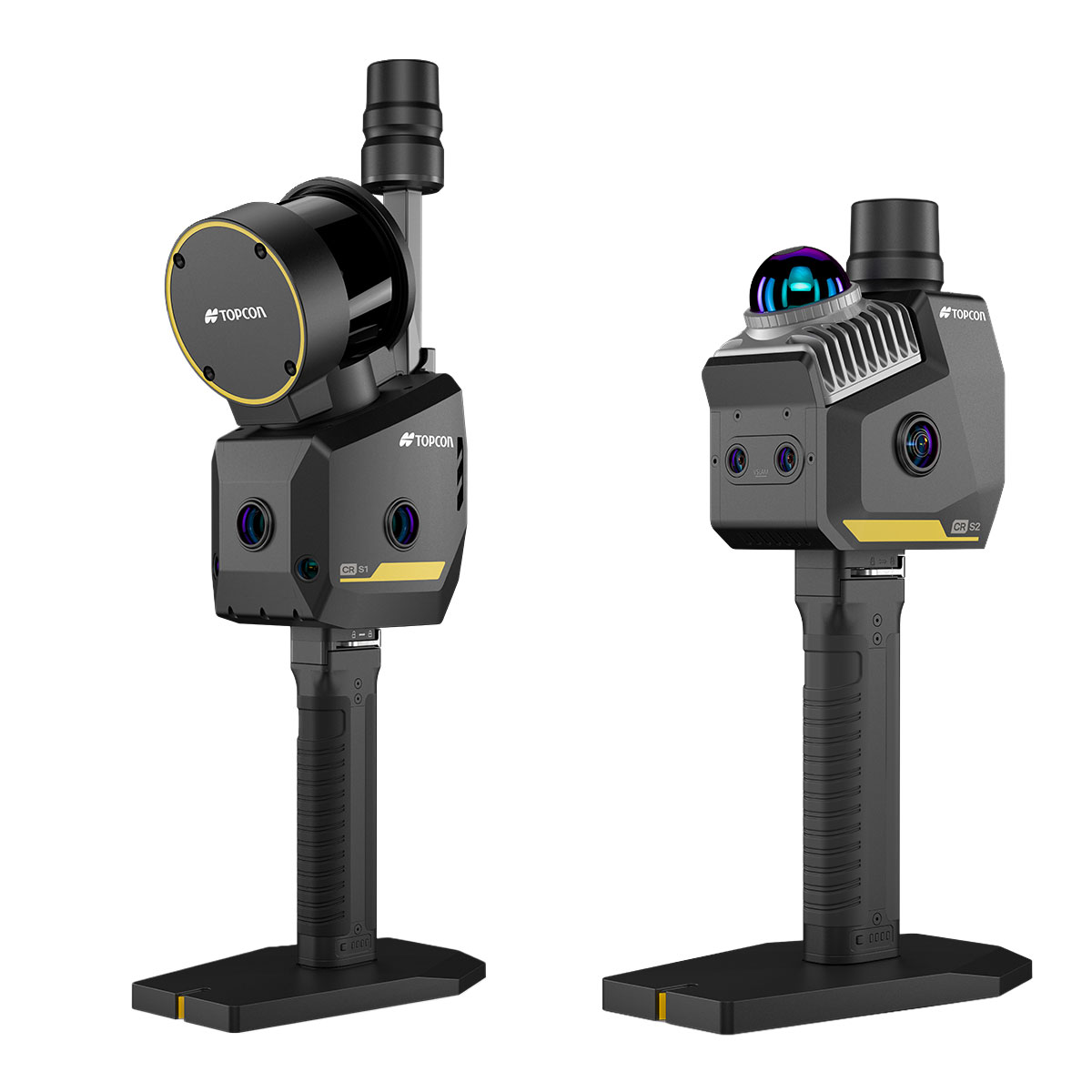

CR-S1 & CR-S2
Topcon CR-S1 și Topcon CR-S2 – scanere laser 3D portabile, de tip handheld, concepute pentru captarea rapidă și eficientă a datelor tridimensionale și generarea de nori de puncte.
Cele două sisteme integrează tehnologiile MLF-SLAM, VSLAM și RTK-SLAM, combinând informațiile provenite de la senzorul LiDAR, camerele optice, unitatea IMU și sistemul RTK. Această integrare permite localizarea și cartografierea simultană a mediului în timpul deplasării operatorului.
Prin designul portabil și fluxul de lucru bazat pe SLAM, scanerele Topcon CR-S1 și CR-S2 permit colectarea rapidă a datelor 3D în spații interioare și exterioare, inclusiv în zone în care utilizarea GNSS poate fi limitată.

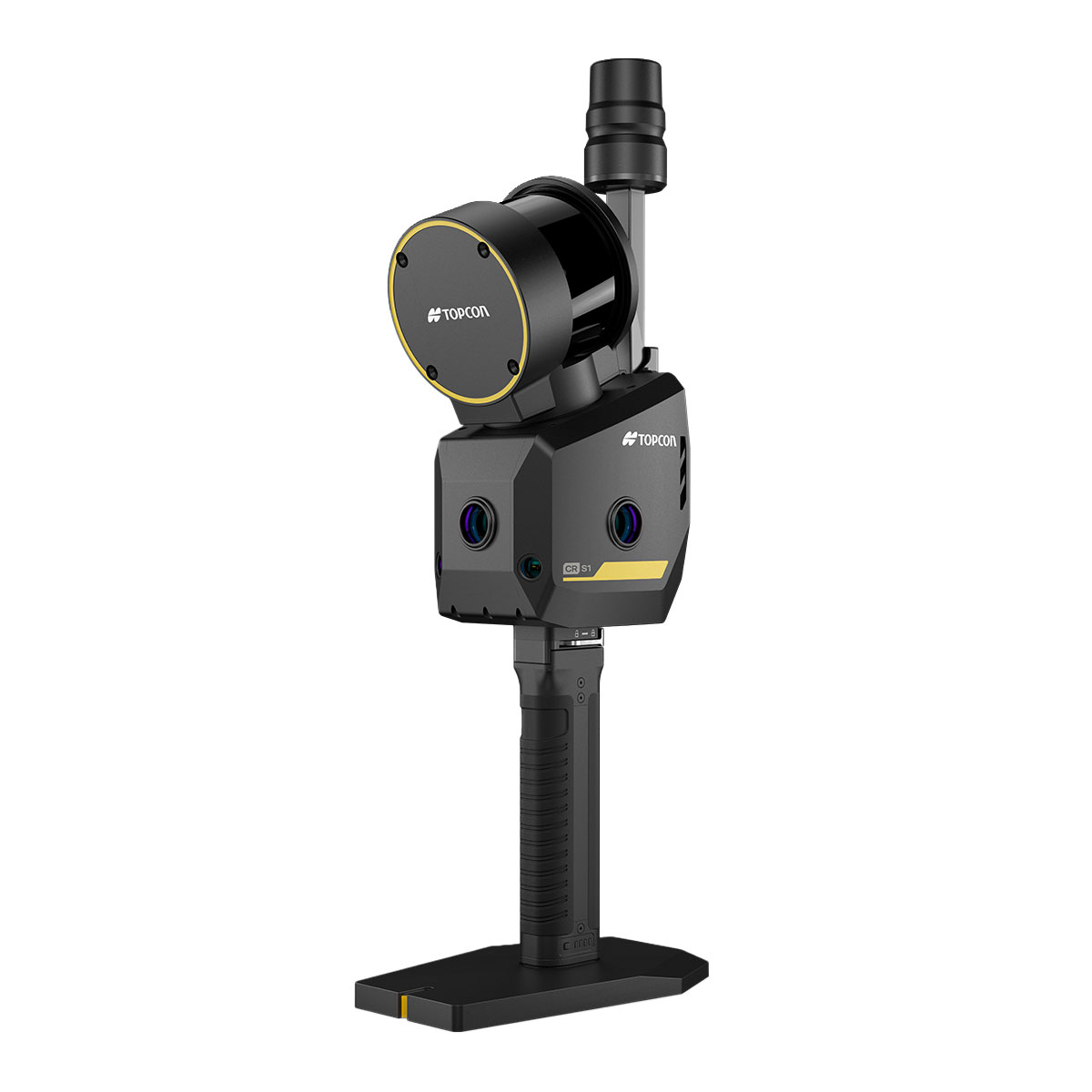

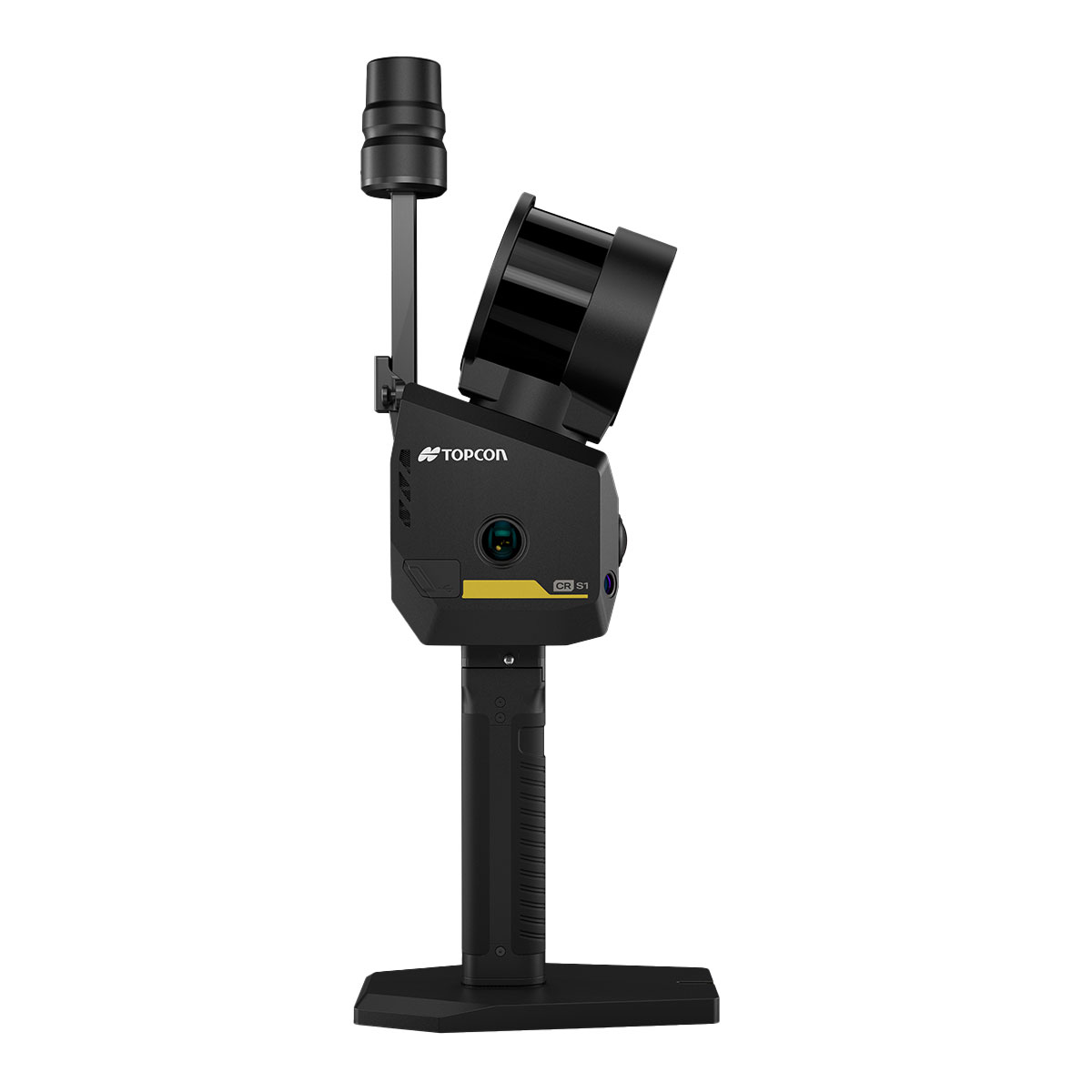

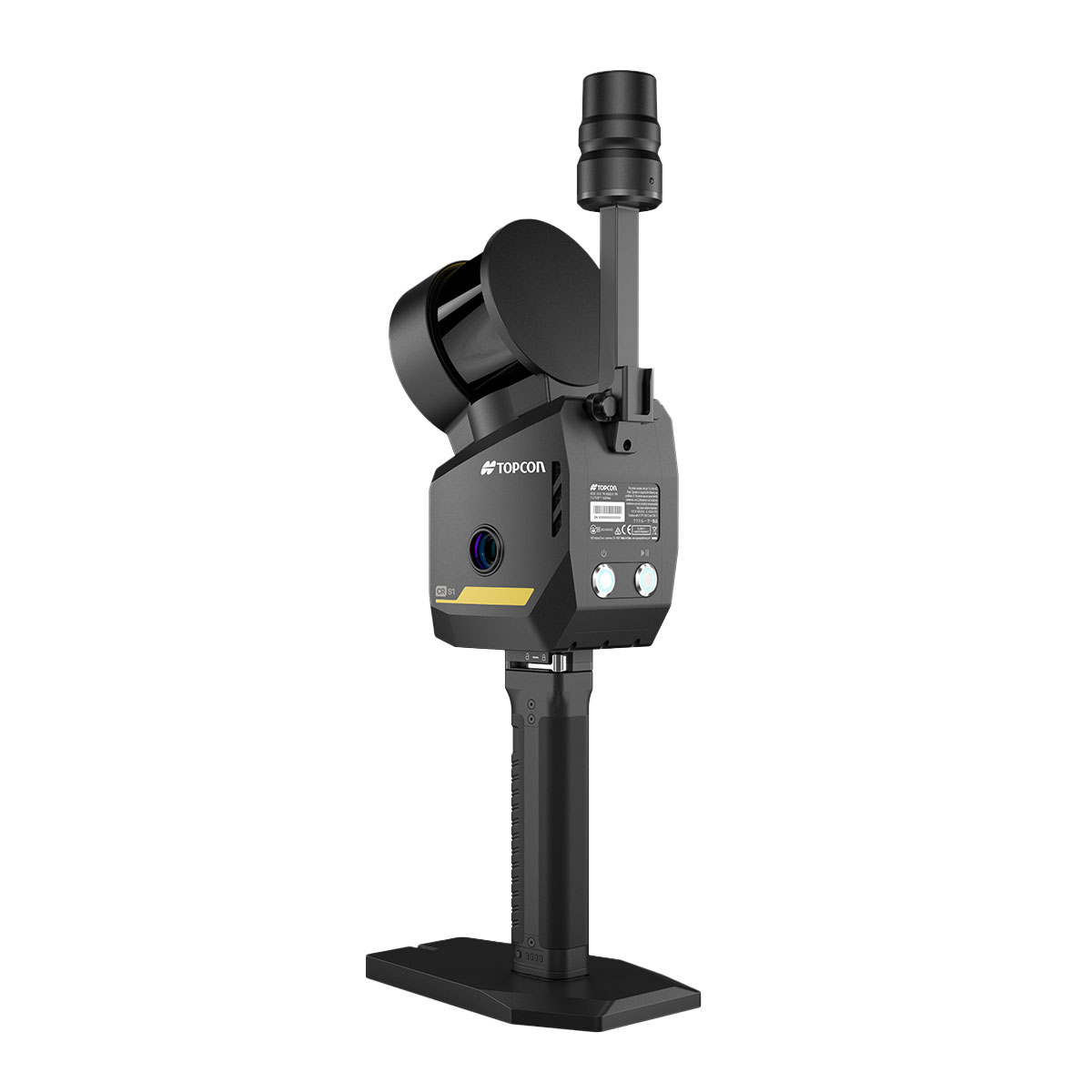

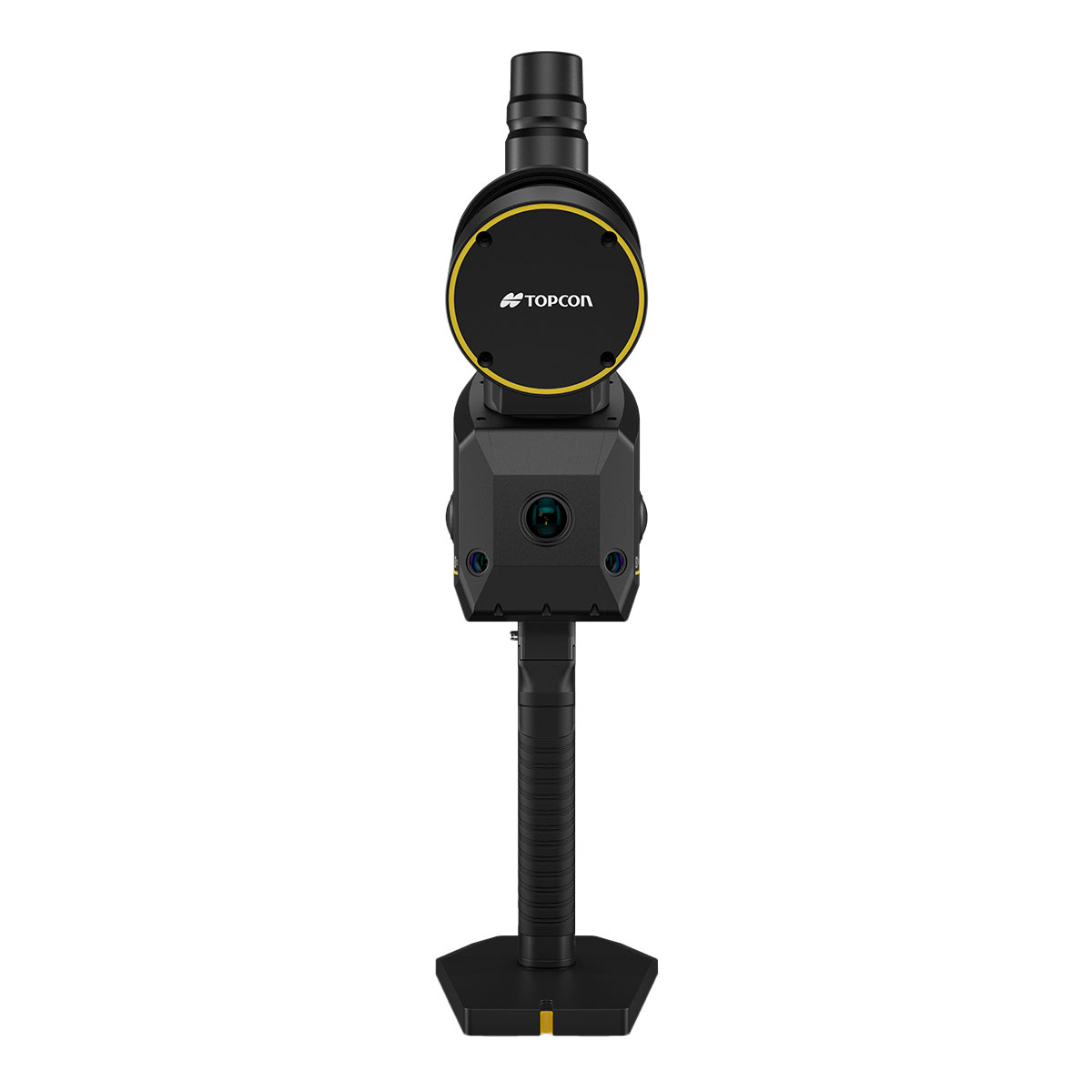

Topcon CR-S1
- Rată de scanare de până la 320.000 puncte/secundă
- Distanță de scanare de până la 120 m în condițiile specificate de producător
- Precizie LiDAR de până la 0,5 cm
- Precizie relativă de < 1 cm
- Sistem de captare panoramică format din 3 camere de 12 MP
- Integrare MLF-SLAM, VSLAM și RTK-SLAM
- SSD intern de 512 GB
- Potrivit pentru proiecte care necesită rază și densitate ridicată de scanare

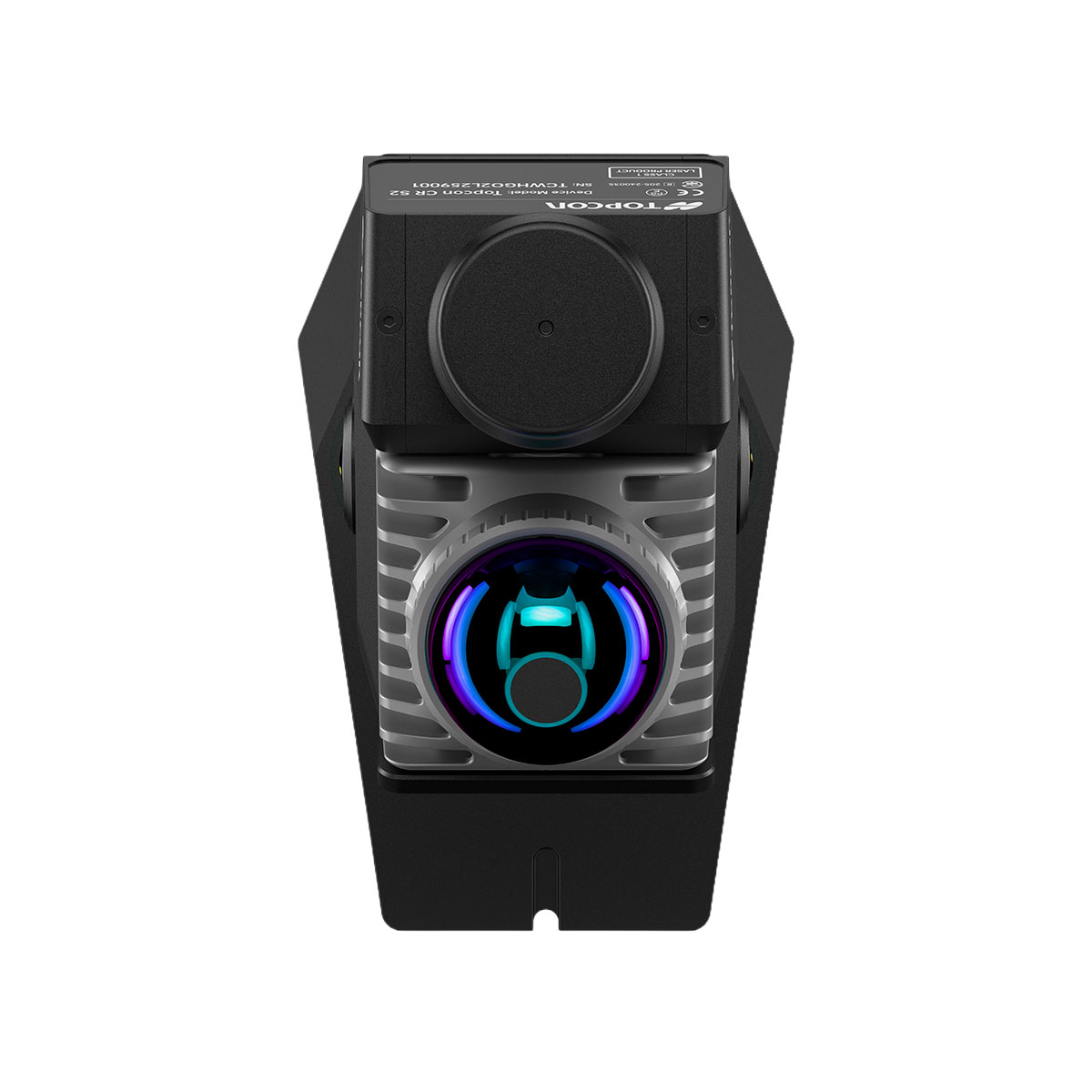

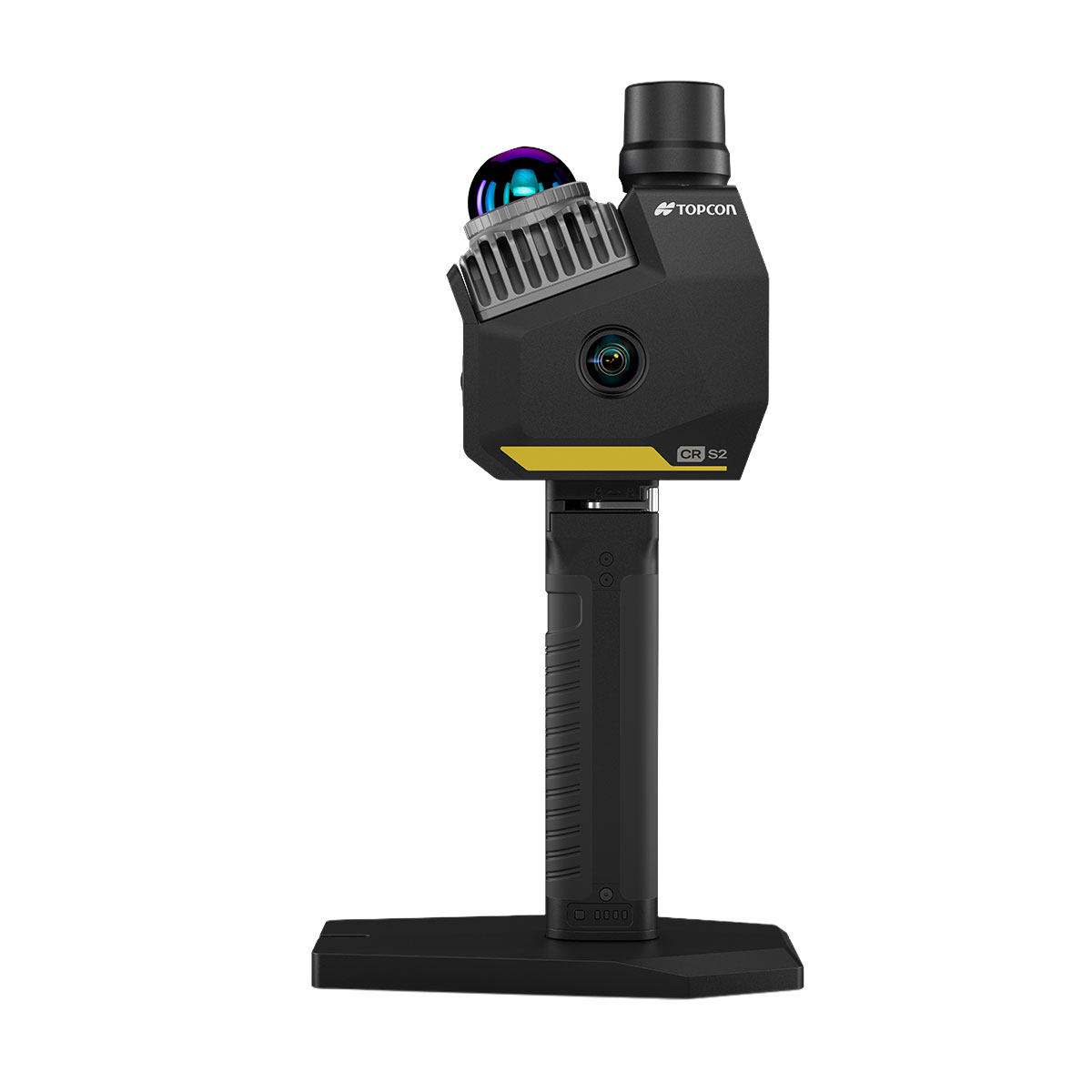

Topcon CR-S2
- Design compact și greutate redusă de aproximativ 1,3 kg
- Rată de scanare de până la 200.000 puncte/secundă
- Distanță de detecție de până la 70 m, în condițiile specificate de producător
- Integrare MLF-SLAM, VSLAM și RTK-SLAM
- 4 camere pentru captura datelor vizuale
- SSD intern de 512 GB
- Soluție destinată captării mobile și rapide a datelor 3D
- Potrivit pentru aplicații în construcții, topografie, infrastructură și cartografiere
TOPCON CR-S1 & CR-S2 — scanere laser 3D portabile, de tip handheld
Soluții profesionale pentru captura rapidă a realității 3D

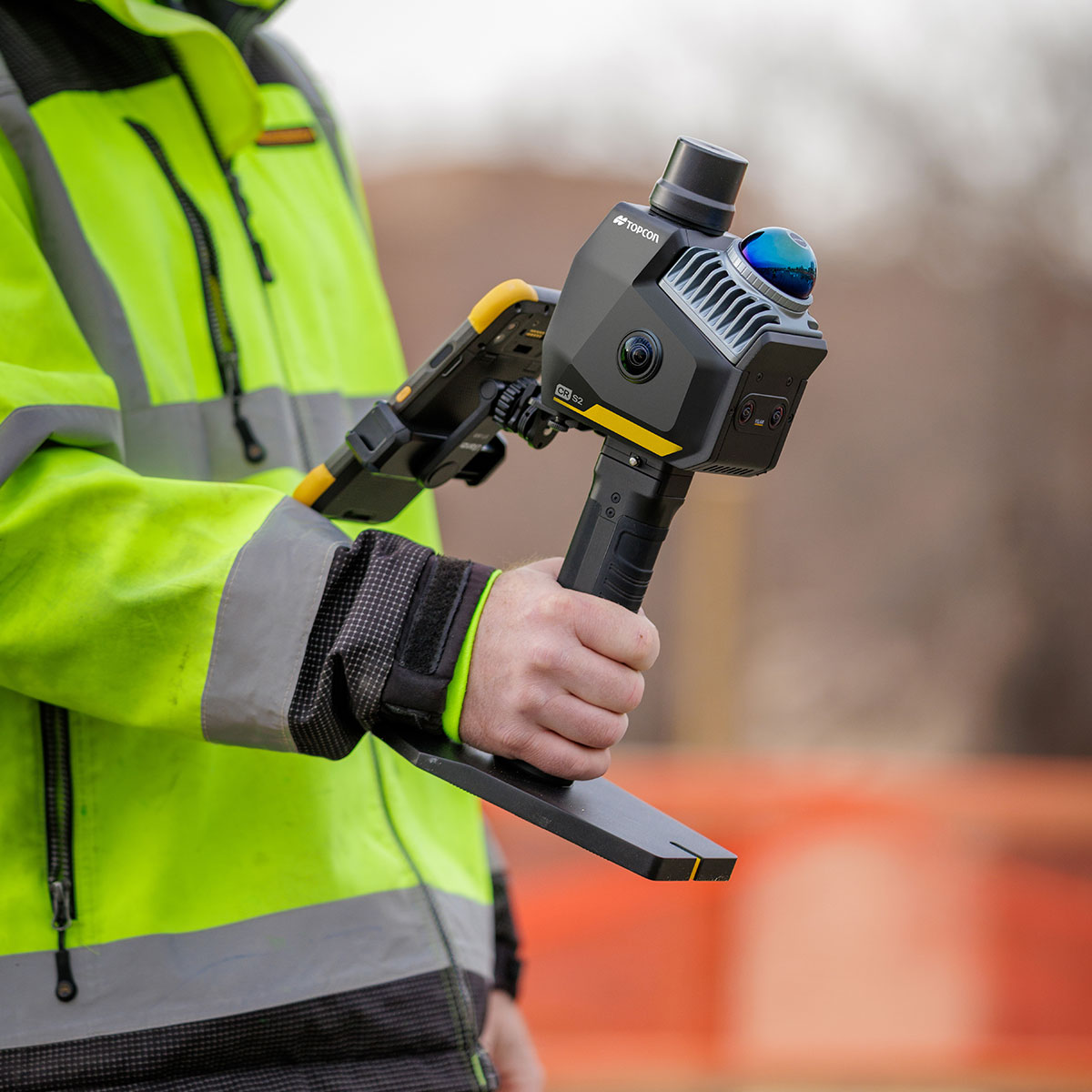

Cum puteți accelera proiectele de captură a realității?
Specialiștii din domeniul geodeziei, construcțiilor, geoinformaticii și ingineriei au nevoie de soluții fiabile pentru colectarea datelor spațiale în medii solicitante — atât în exterior, cât și în interior sau în zone cu acces limitat la semnalul GNSS. Aplicațiile includ documentarea amplasamentelor, cartografierea rețelelor de utilități, calcularea volumelor, monitorizarea progresului lucrărilor și colectarea datelor în spații subterane, necesitând eficiență și date precise în condiții complexe și cu termene stricte.
Seria Topcon CR-S este concepută pentru a răspunde acestor provocări prin intermediul unei fuziuni avansate a datelor de la mai mulți senzori, integrând tehnologia SLAM bazată pe LiDAR, SLAM vizual, măsurători inerțiale și poziționare GNSS îmbunătățită cu corecții RTK. Această abordare combinată asigură o performanță de poziționare stabilă și repetabilă, oferind rezultate fiabile atât în medii exterioare, cât și interioare, precum și în medii cu semnal GNSS limitat, inclusiv pe șantiere de construcții aglomerate, în tuneluri și în zone miniere.
- » Colectați date în mișcare, cu ajutorul unei soluții cu adevărat portabile.
- » Simplificați fluxul de lucru, de la colectarea datelor pe teren până la procesarea finală.
- » Obțineți precizie geodezică fără a fi necesară o configurare complexă și îndelungată.
- » Scanați medii diverse, de la zone exterioare vaste până la spații interioare complexe.
- » Integrați fără probleme sistemul cu software-ul Topcon pentru a obține o soluție completă.

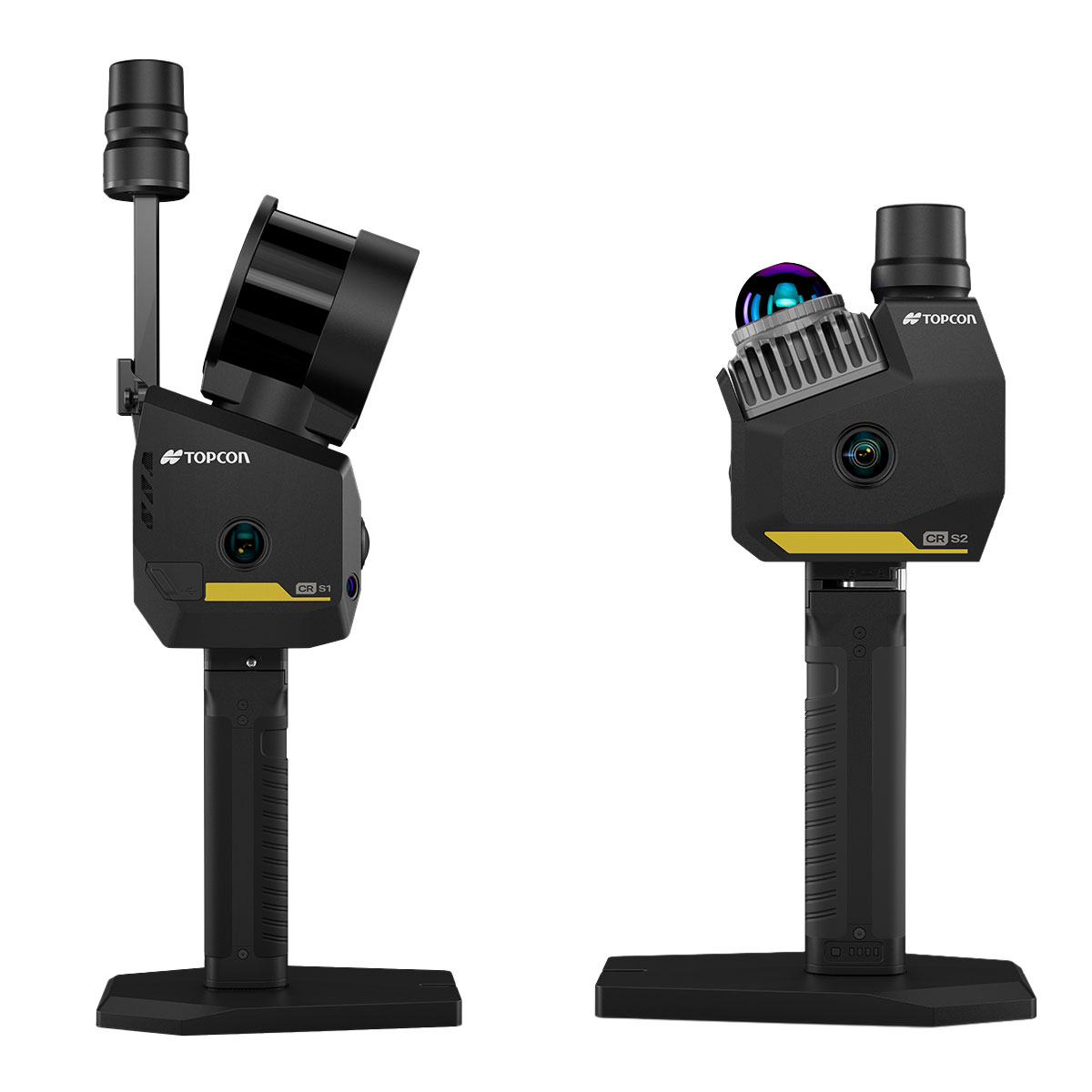

Topcon CR-S1 și CR-S2
Integrează tehnologiile MLF-SLAM (Multiple Localization Fusion–SLAM), VSLAM (Visual SLAM) și RTK-SLAM. Această abordare integrată asigură o precizie stabilă, de ordinul centimetrilor, chiar și în zone în care semnalul GNSS este slab sau indisponibil, prin utilizarea datelor LiDAR, a imaginilor, a IMU și a RTK.
Norii de puncte cu fidelitate ridicată și colorarea imaginilor în timp real asigură rezultate utile într-un singur flux de lucru, reducând necesitatea revenirilor pe teren și a corecțiilor ulterioare.

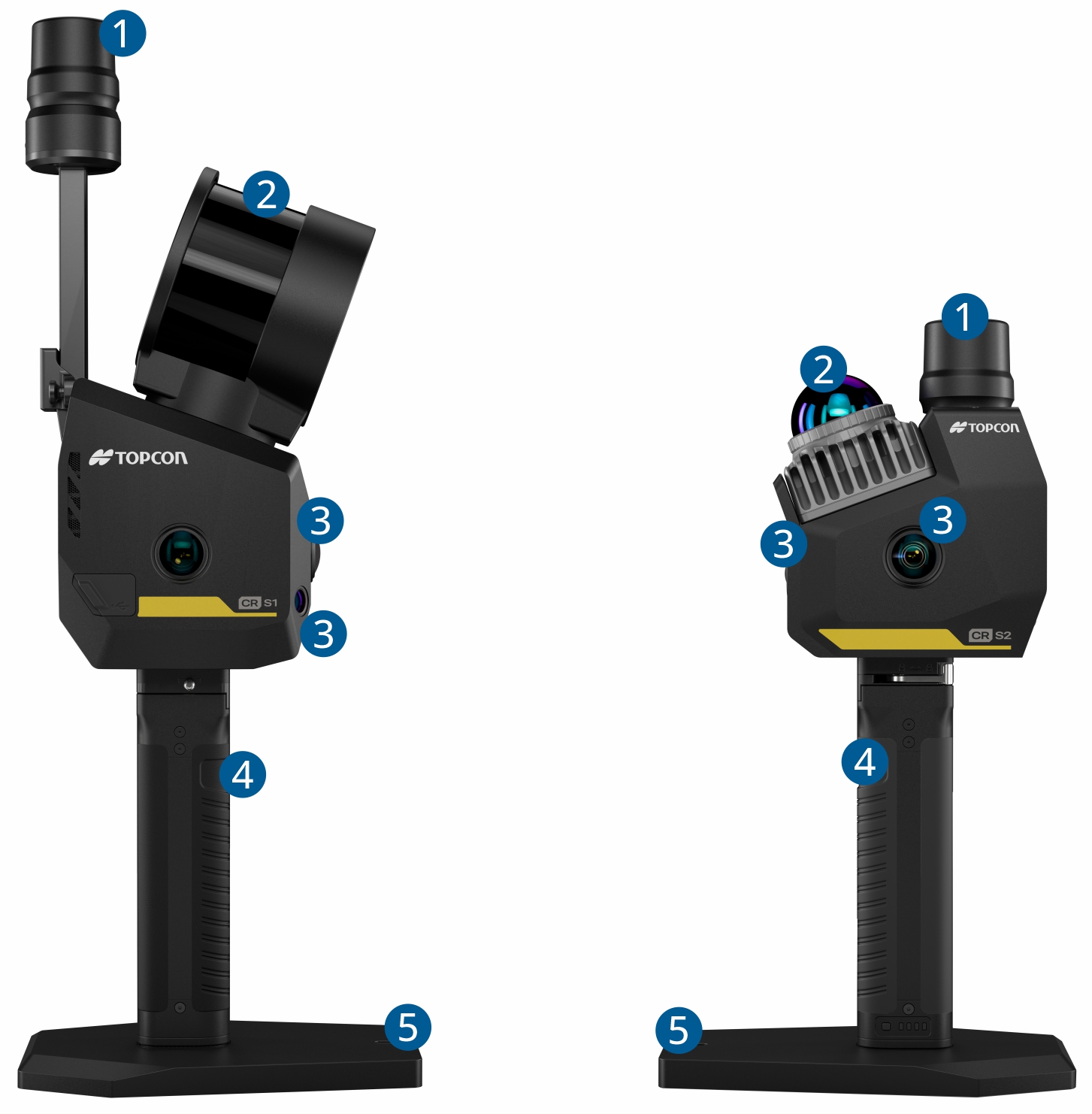

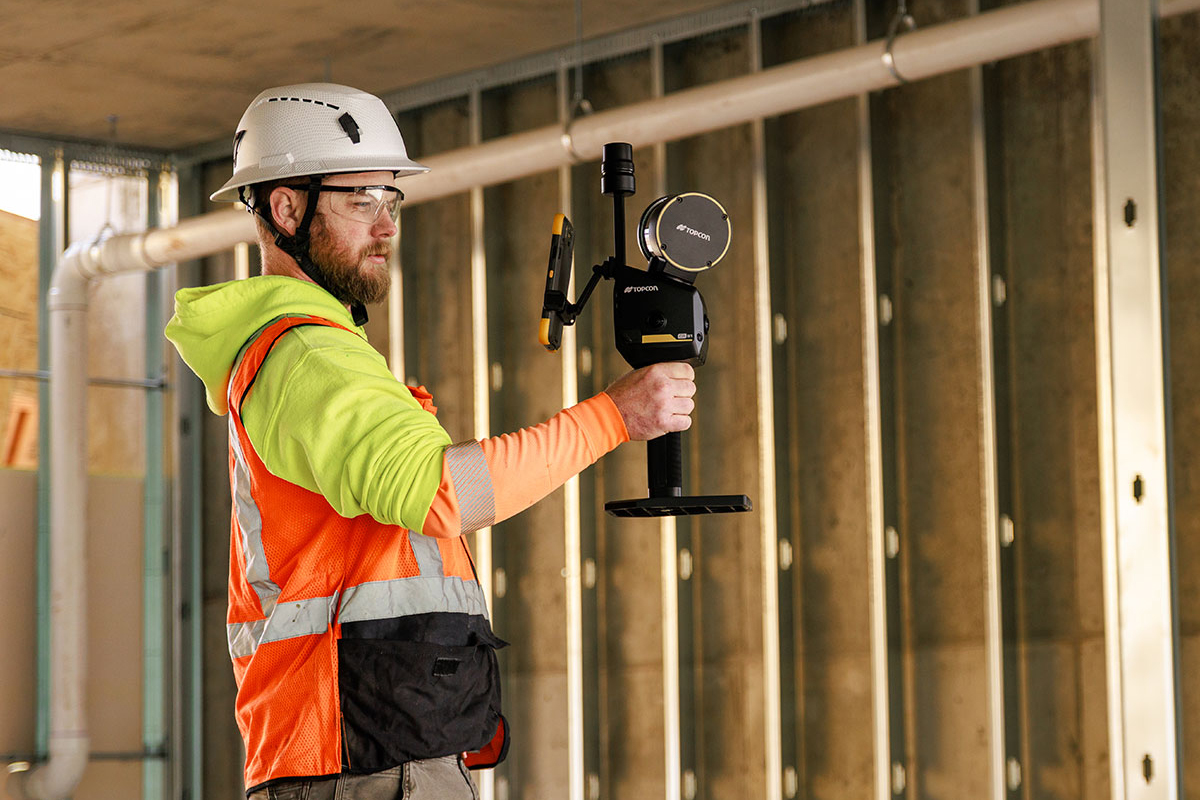

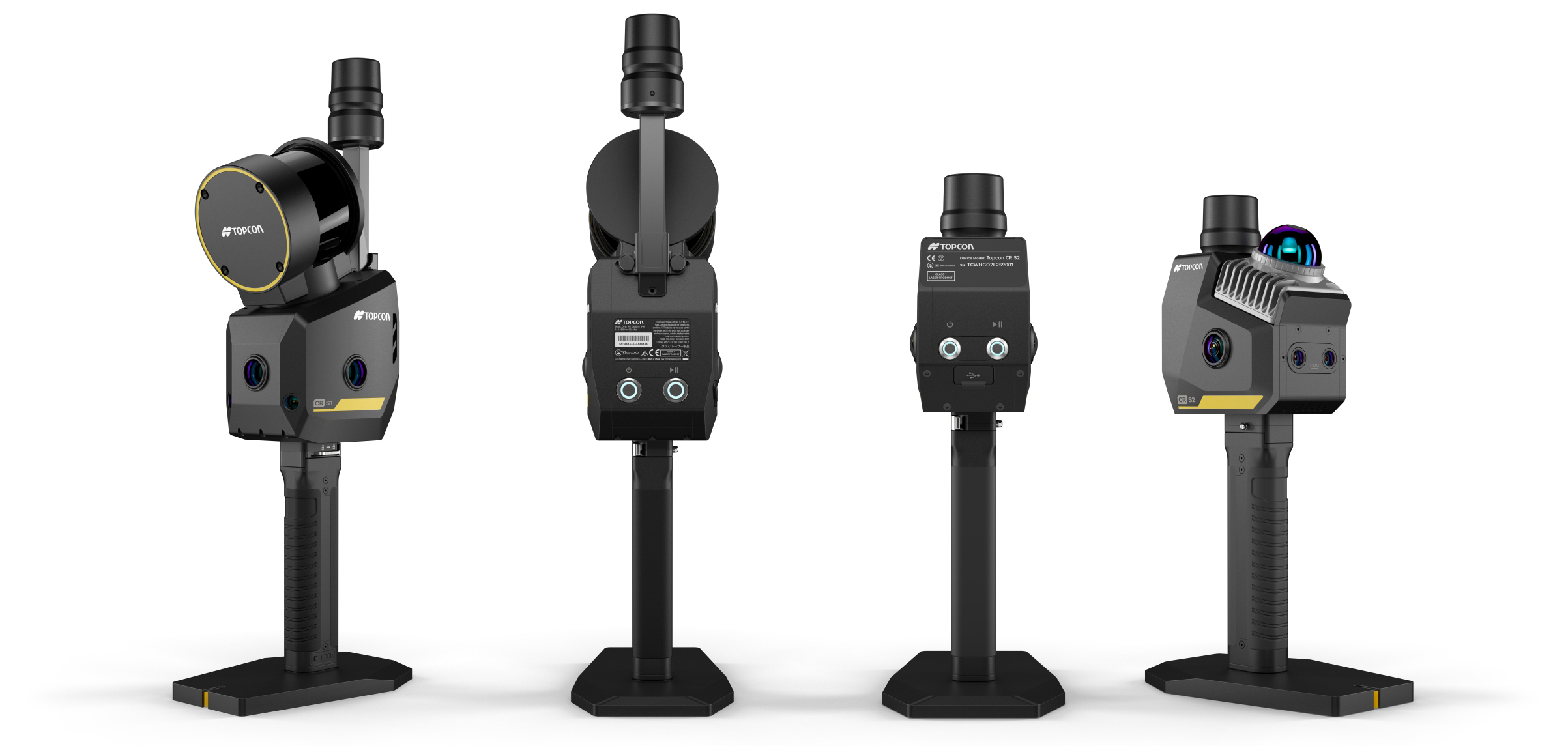

Descriere
1GNSS
2LiDAR
3Camere (4x CR-S2 / 5x CR-S1)
4Baterie cu schimbare rapidă

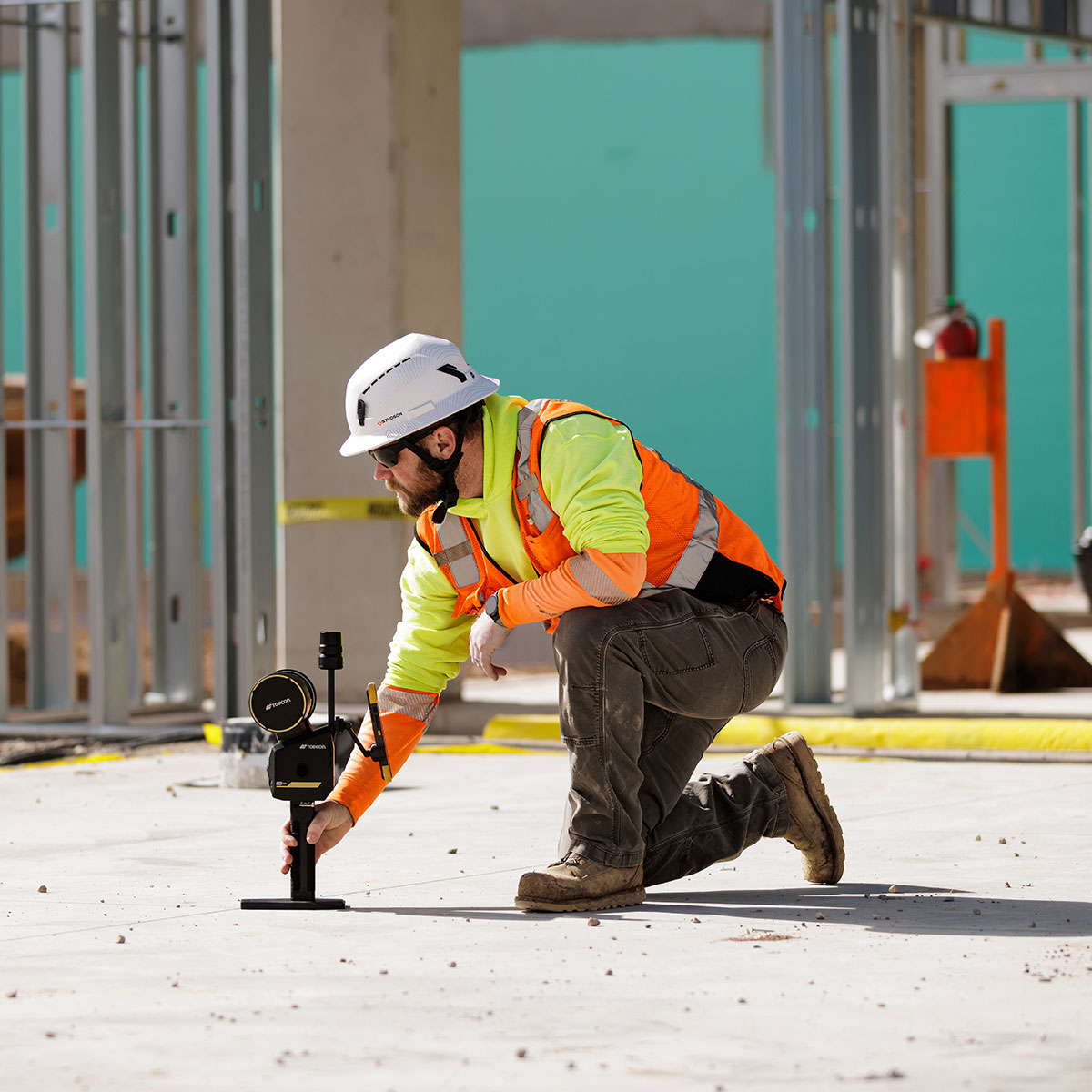

5Colectare ușoară a punctelor de control geodezice (GCP)

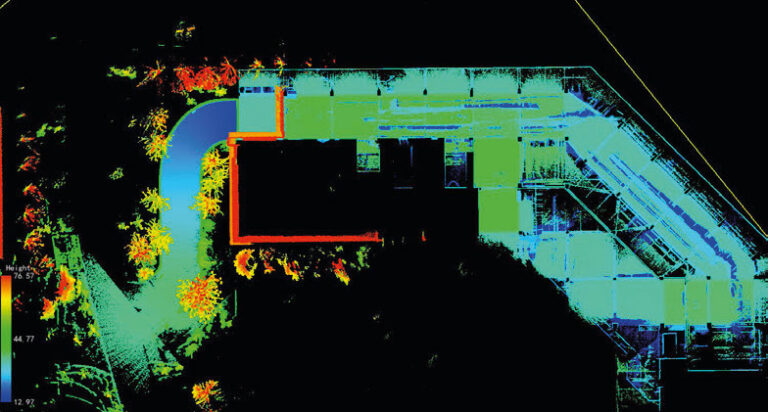

Captură sigură a datelor. Rezultate livrate cu precizie.
CR-S combină captura portabilă a datelor, realizată de o singură persoană, cu previzualizarea în timp real a norului de puncte, oferind o verificare imediată a acoperirii direct pe teren. Procesarea ulterioară generează nori de puncte 3D și ortofotoplanuri precise, permițând utilizarea în aplicații diverse, de la măsurarea volumelor până la documentarea 3D completă a amplasamentelor.

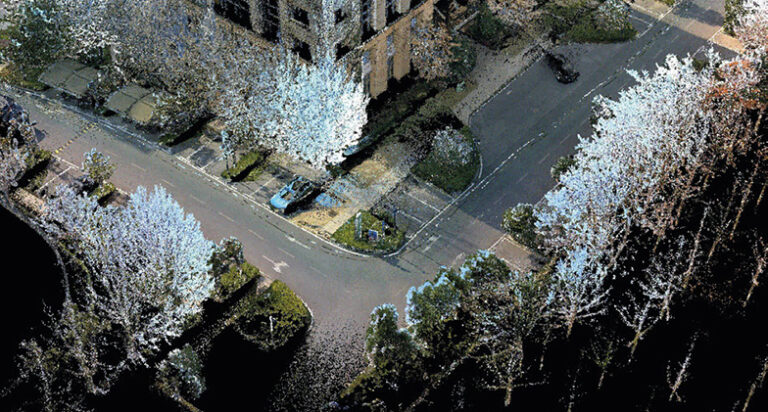

Flux de lucru simplificat, rezultate precise
Spre deosebire de soluțiile convenționale, care necesită utilizarea mai multor echipamente sau parcurgerea unor etape fragmentate, seria CR-S oferă un flux de lucru eficient și integrat, pe tot parcursul procesului — de la captura datelor până la rapoartele finale.
Datorită fuziunii avansate a senzorilor și construcției robuste a echipamentului, CR-S ajută echipele să lucreze mai rapid pe teren, oferind în același timp rezultate constante, cu precizie geodezică, de la un proiect la altul.
Software pentru teren și desktop
MAGNET Bridge
- » Software pentru controlul colectării datelor, compatibil atât cu platformele Android, cât și cu iOS.
- » Permite controlul colectării datelor, gestionarea proiectelor, vizualizarea în timp real a norului de puncte, actualizarea firmware-ului și multe altele
Scanați codul QR pentru a descărca aplicația pe telefon
Download
MAGNET Flow
- » Fluxul de lucru SLAM pentru prelucrarea datelor, cu optimizare permanentă a algoritmilor și a calității datelor.
- » Calcularea lungimilor, suprafețelor și volumelor pentru evaluări rapide.
- » Crearea de ortofotoplanuri pentru furnizarea unor imagini la scară reală.
CR-S1 și CR-S2 sunt mai mult decât simple scanere SLAM. Aceste instrumente sunt concepute pentru profesioniștii moderni care au nevoie atât de performanță, cât și de practicitate. Consultați fișele tehnice pentru a vedea diferențele dintre modele.
Pentru obținerea informațiilor necesare, atunci când aveți nevoie de ele, ne puteți contacta
pe adresa de e-mail: office@tpi.com.ro
sau
la tel.: +40 368 429 112
| CR-S1 | CR-S2 | |
|
Parametri de sistem |
||
| Precizie absolută | <3 cm 1 | <3 cm 1 |
| Precizie relativă | <1 cm 2 | <2 cm 2 |
| Precizie de repetabilitate | <2 cm 3 | <2 cm 3 |
| Orizontalitate/Verticalitate | <0.015° 4 | <0.025° 4 |
| Metodă de alimentare | Alimentare cu baterie cu litiu | Alimentare cu baterie cu litiu |
| Capacitatea bateriei | 3450 mAh | 3450 mAh |
| Autonomia unei singure baterii | 2 h 5 | 2 h 5 |
| Greutate | 2,2 kg (inclusiv baza, bateria și modulul RTK) | 1,3 kg (inclusiv baza, bateria și modulul RTK) |
| Dimensiuni | 345×187×120 mm | 345×187×120 mm |
| Grad de protecție | IP64 | IP64 |
| Capacitate de stocare | 512 GB SSD | 512 GB SSD |
| Port | USB-C | USB-C |
| Metodă de control | APP, Button | APP, Button |
| Metodă de actualizare a firmware-ului | OTA, Offline | OTA, Offline |
| Temperatura de funcționare | de la -20°C până la 40°C | de la -20°C până la 40°C |
| Temperatura de depozitare a instrumentului | de la -40°C până la 70°C | de la -40°C până la 70°C |
| Temperatura de depozitare a bateriei |
|
|
|
Caracteristicile senzorului LiDAR |
||
| Laser | XT16 | Mid360 |
| Rata de scanare | 320,000 pts/s | 200,000 pts/s |
| Precizia LiDAR | 0.5 cm | 2 cm |
| Nivel de siguranță | Clasa 1 (sigur pentru ochi) | Clasa 1 (sigur pentru ochi) |
| Lungimea de undă a laserului | 905 nm | 905 nm |
| Raza de detecție |
|
|
| Câmp vizual |
|
|
|
Caracteristicile camerei |
||
| Număr de camere | 5 | 4 |
| Cameră Visual SLAM | 1.3MP×2 | 1.3MP×2 |
| Cameră panoramică | 12MP×3 | 12MP×2 |
| Frecvența cadrelor | Reglabilă | Reglabilă |
|
Parametrii RTK |
||
| Sisteme de sateliți |
|
|
| Canale | 1408 | 1408 |
| Protocol diferențial RTK | NTRIP | NTRIP |
| Precizia RTK |
|
|
| Date diferențiale | RTCM V3.X | RTCM V3.X |
| Formatul datelor RTK | .rtk | .rtk |
|
Parametrii unității de măsurare inerțială (IMU) |
||
| Frecvența de ieșire | 200 Hz | 200 Hz |
| Precizia orientării în post-procesare |
|
|
| Precizia poziționării în post-procesare |
|
|
|
Metoda de cartografiere |
||
| Metode de cartografiere | MLF-SLAM, PPK-SLAM, RTK-SLAM, SLAM | MLF-SLAM, PPK-SLAM, RTK-SLAM, SLAM |
| Colorizare în timp real | Acceptată | Acceptată |
| Procesare în timp real | Acceptată | Acceptată |
|
Specificații privind datele de ieșire |
||
| Nor de puncte cu informație cromatică | LAS | LAS |
| MESH | LOD-OSGB | LOD-OSGB |
| Imagine panoramică | JPG | JPG |
|
Adaptor pentru tijă telescopică |
||
| Greutate | 300 g | 300 g |
| Diametrul tijei telescopice compatibile | 25-25.5 mm 7 | 25-25.5 mm 7 |
|
Parametrii kit-ului frontal |
||
| Greutate | 2.1 kg | 2.1 kg |
| Dimensiunile ambalajului exterior | 560×340×160 mm | 560×340×160 mm |
|
Parametrii kit-ului tip rucsac |
||
| Greutate | 3.9 kg | 3.9 kg |
| Afișarea nivelului de încărcare pentru două baterii | Acceptată | Acceptată |
| Dimensiuni | 580×303×145 mm | 580×303×145 mm |
| Înlocuirea bateriei fără oprirea instrumentului | Acceptată | Acceptată |
|
||
Topcon CR-S1 – pachet de bază
- » 1 × sistem Topcon CR-S1 Handheld
- » 1 × unitate principală CR-S1
- » 1 × capac de protecție LiDAR și camere
- » 1 × suport pentru telefon
- » 1 × geantă de transport
- » 1 × cutie de ambalare
- » 1 × suport de bază (CR-S Base Stand)
- » 1 × unealtă de instalare
- » 1 × ghid de pornire rapidă
- » 2 × baterii CR-S
- » 1 × încărcător și adaptor
- » 1 × USB Flash Drive
- » 1 × cablu de date CR-S
- » 1 × card de înregistrare myTopcon
- » 1 × abonament Collage Web Single User, 100 GB, 1 an
Topcon CR-S2 – pachet de bază
- » Unitate principală CR-S2, inclusiv antena GNSS
- » 1 × baterie inteligentă
- » 1 × suport de bază (Base Stand)
- » 1 × încărcător, inclusiv alimentator și adaptor
- » 1 × memorie USB / USB Flash Drive
- » 1 × capac de protecție pentru LiDAR și camere
- » 1 × suport pentru telefon și accesorii
- » 1 × cutie de ambalare
* Livrare către client, instruire completă, suport tehnic după vânzare.
Verificarea echipamentelor
Înainte de vânzare, toate echipamentele noi sunt verificate și, dacă este necesar, configurate – clientul primește un certificat care atestă buna funcționare a echipamentului.
Notă: Se emite un certificat, în baza examinării echipamentelor conform procedurilor TOPCON.
Garanție service autorizată
Garanția standard 12 luni – baza pentru garanție este factura fiscală emisă de distribuitorul TPI. Se asigură suport tehnic atât în perioada de garanție cât și după expirarea acesteia. Garanția poate fi extinsă la 24 sau 36 de luni, în funcție de oferta producătorului.
Notă: Asigurați-vă că ați primit documentele necesare de la distribuitorul dumneavoastră, care sunt standard pentru noile produse TOPCON.
